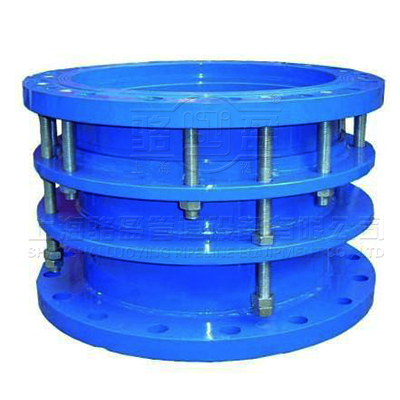

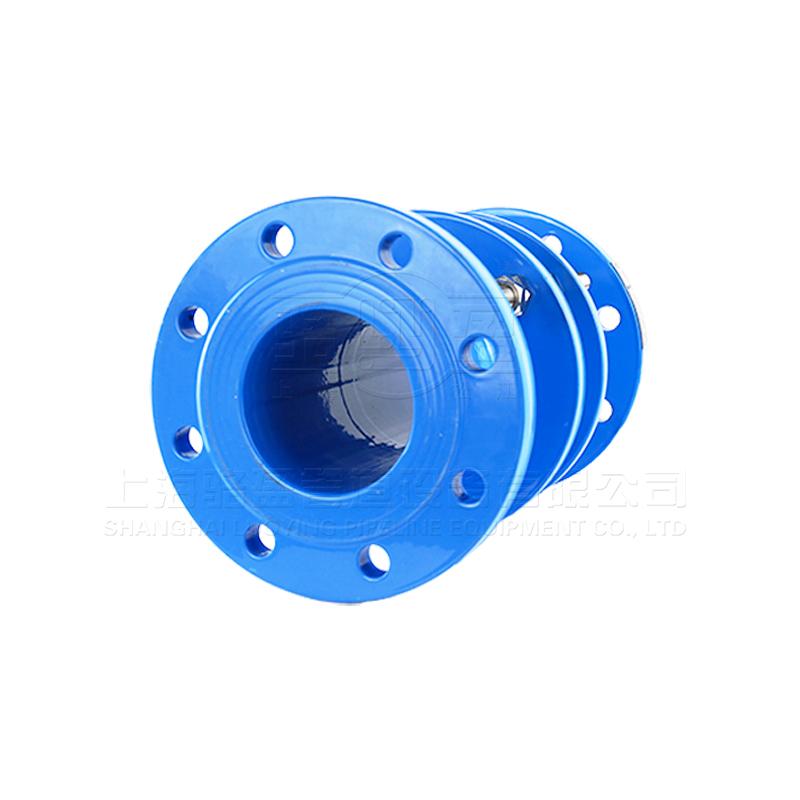

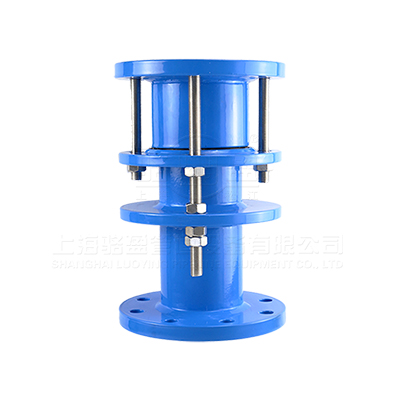

    B2F(VSSJA-2)雙法蘭限位伸縮接頭是由本體、密封圈、壓蓋、伸縮短管等主要部件組成。在松套伸縮接頭原有性能的基礎上增設限位裝置,在很大伸縮量處用雙螺母鎖定。B2F(VSSJA-2)雙法蘭限位伸縮接頭適用于兩邊均與法蘭連接,安裝時調整產品兩端連接長度,對角依次均勻擰緊壓蓋螺栓,再調整好限位螺母,這樣就能讓管道自由伸縮,鎖定伸縮量,確保管道的安全運行。

    【產品名稱】:VSSJA-2雙法蘭限位伸縮接頭(B2F雙法蘭松套限位補償接頭)

    【產品別名】:雙法蘭伸縮接頭   雙法蘭限位伸縮器

    【產品規格】:【DN65mm-DN3600mm】

    【產品壓力】:0.6-1.0MPa

    【產品認證】:ISO9001-2008

    【適用范圍】:【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】

    【產品材質】:碳鋼,球墨鑄鐵,不銹鋼.

    【產品顏色】:藍色,可根據客戶要求調色.

    【工作溫度】:-40度至80度

    • 質量穩定:實行全過程質量監控,細致入微,全方位檢測!
    • 價格合理:高效內部成本控制,減少了開支,讓利于客戶!
    • 交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
    • 伸縮接頭
    • 限位伸縮接頭
    • 雙法蘭限位伸縮接頭

    在線咨詢

    購買熱線: 021-622-00727

    產品優勢

    B2F(VSSJA-2)雙法蘭限位伸縮接頭是由本體、密封圈、壓蓋、伸縮短管等主要部件組成。在松套伸縮接頭原有性能的基礎上增設限位裝置,在很大伸縮量處用雙螺母鎖定。管道在允許的伸縮量中可以自由伸縮,一旦超過其很大伸縮量就起到限位,確保管道的安全運行,特別適用于有振動或有一定斜度及拐彎的管路中的連接。
    該產品伸縮量大、安裝方便快捷。適用于兩端法蘭連接的管道上面。B2F(VSSJA-2)雙法蘭限位伸縮接頭能夠實現管道軸向位移的補償,并且能夠大大減少管道運行時的軸向推力,從而延長管道的使用壽命,保護線路的安全運行。并且安裝在管道線路上能夠方便閥門的拆裝與維護,并且能夠克服地陷對管道線路造成的不良影響。

    產品特點

    B2F(VSSJA-2)雙法蘭松套限位伸縮接頭適用于管道線路兩端都是法蘭連接。安裝時調整產品兩端與管道或法蘭的安裝長度,對角均勻擰緊壓蓋螺栓,再調整好限位螺母,這樣就能讓管道在伸縮量范圍內可以自由伸縮,鎖定伸縮量,管道的安全運行。1 伸縮量大,使用壽命長。2 方便閥門的拆裝,有利于管線的定期維護。3 本產品能夠有效地起到保護管線避免受到地陷帶來的不良影響。4 材質優良,運行穩定。B2F(VSSJA-2)雙法蘭限位伸縮接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

    典型案例

    巴州全力推進80萬噸石化項目開工


    春節期間,國際原油在30美元一桶附近大幅震蕩,2月15日,記者從巴州經信委了解到,巴州搶抓原油低價機遇期,全力推進80萬噸乙烷制乙烯上游C3+混烴項目開工建設,鞏固石油石化傳統產業,促其穩定增長。
    2016年,巴州將繼續保持和鞏固這一傳統優勢,一如既往地支持油氣資源勘探開發。強化油地合作共建,大力支持中石油、中石化穩產增產,力爭原油產量、原油加工量在2015年的基礎上不減少并有所增長,石油工業實現工業增加值增長2%以上,進一步提高石油天然氣開采業對工業增長的貢獻率。
    石油天然氣開采量增加的情況下輸油管道的使用將會更加的頻繁,所以作為管道主要配件的雙法蘭限位伸縮接頭將肩負著更重要的責任,上海駱盈專業生產各類雙法蘭限位伸縮器,此次作為石化項目的主要管道配件的供應商將竭盡全力供應很佳的管道伸縮器,確保管道運行的穩定性。

    產品示意圖

    雙法蘭限位伸縮接頭

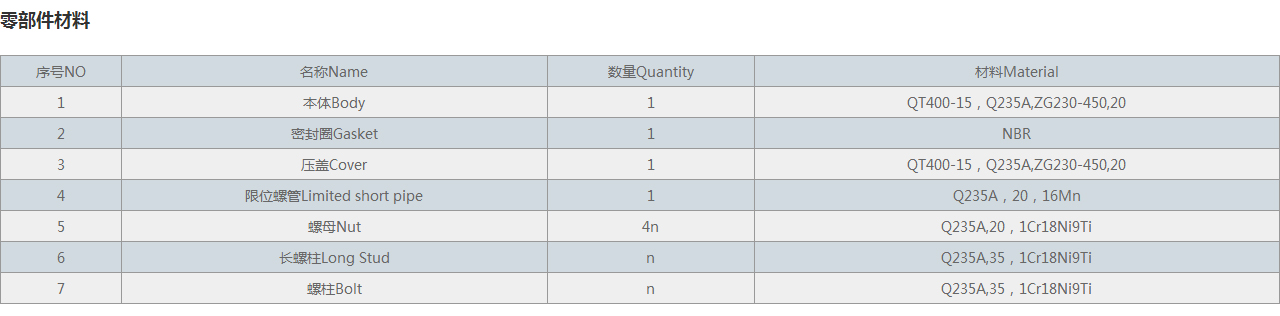

    零部件材料

    請點擊圖片看大圖

    VSSJA-2(B2F)雙法蘭限位伸縮接頭

    序號NO 名稱Name 數量Quantity 材料Material
    1 本體Body 1 QT400-15,Q235A,ZG230-450,20
    2 密封圈Gasket 1 NBR
    3 壓蓋Cover 1 QT400-15,Q235A,ZG230-450,20
    4 限位螺管Limited short pipe 1 Q235A,20,16Mn
    5 螺母Nut 4n Q235A,20,1Cr18Ni9Ti
    6 長螺柱Long Stud n Q235A,35,1Cr18Ni9Ti
    7 螺柱Bolt n Q235A,35,1Cr18Ni9Ti

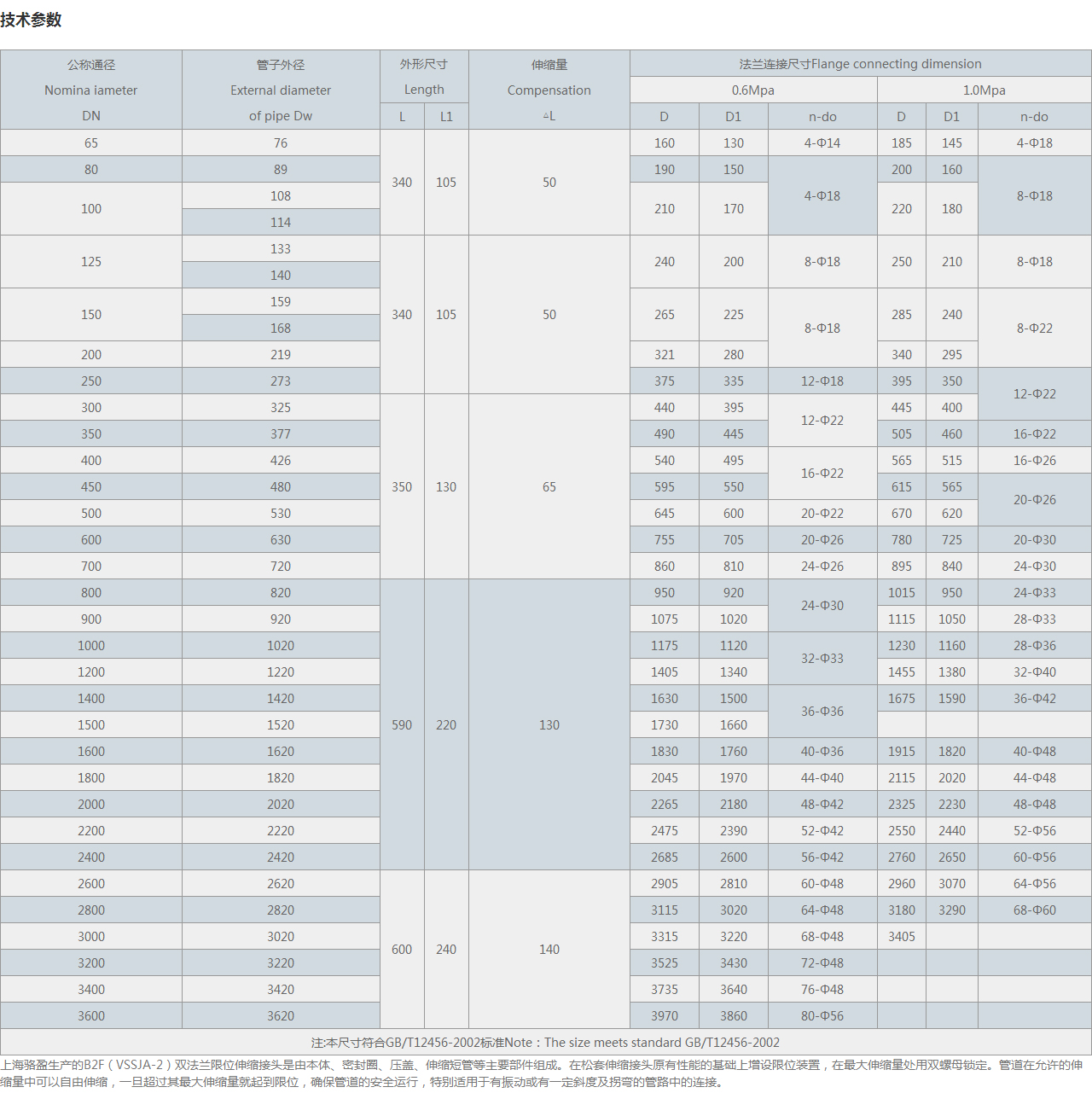

    技術參數

    請點擊圖片看大圖

    VSSJA-2(B2F)雙法蘭限位伸縮接頭

    公稱通徑
    Nomina iameter
    DN
    管子外徑
    External diameter
    of pipe Dw
    外形尺寸
    Length
    伸縮量
    Compensation
    △L
    法蘭連接尺寸Flange connecting dimension
    0.6Mpa 1.0Mpa
    L L1 D D1 n-do D D1 n-do
    65 76 340 105 50 160 130 4-Φ14 185 145 4-Φ18
    80 89 190 150 4-Φ18 200 160 8-Φ18
    100 108 210 170 220 180
    114
    125 133 340 105 50 240 200 8-Φ18 250 210 8-Φ18
    140
    150 159 265 225 8-Φ18 285 240 8-Φ22
    168
    200 219 321 280 340 295
    250 273 375 335 12-Φ18 395 350 12-Φ22
    300 325 350 130 65 440 395 12-Φ22 445 400
    350 377 490 445 505 460 16-Φ22
    400 426 540 495 16-Φ22 565 515 16-Φ26
    450 480 595 550 615 565 20-Φ26
    500 530 645 600 20-Φ22 670 620
    600 630 755 705 20-Φ26 780 725 20-Φ30
    700 720 860 810 24-Φ26 895 840 24-Φ30
    800 820 590 220 130 950 920 24-Φ30 1015 950 24-Φ33
    900 920 1075 1020 1115 1050 28-Φ33
    1000 1020 1175 1120 32-Φ33 1230 1160 28-Φ36
    1200 1220 1405 1340 1455 1380 32-Φ40
    1400 1420 1630 1500 36-Φ36 1675 1590 36-Φ42
    1500 1520 1730 1660
    1600 1620 1830 1760 40-Φ36 1915 1820 40-Φ48
    1800 1820 2045 1970 44-Φ40 2115 2020 44-Φ48
    2000 2020 2265 2180 48-Φ42 2325 2230 48-Φ48
    2200 2220 2475 2390 52-Φ42 2550 2440 52-Φ56
    2400 2420 2685 2600 56-Φ42 2760 2650 60-Φ56
    2600 2620 600 240 140 2905 2810 60-Φ48 2960 3070 64-Φ56
    2800 2820 3115 3020 64-Φ48 3180 3290 68-Φ60
    3000 3020 3315 3220 68-Φ48 3405
    3200 3220 3525 3430 72-Φ48
    3400 3420 3735 3640 76-Φ48
    3600 3620 3970 3860 80-Φ56
    注:本尺寸符合GB/T12456-2002標準Note:The size meets standard GB/T12456-2002

    上海駱盈生產的B2F(VSSJA-2)雙法蘭限位伸縮接頭是由本體、密封圈、壓蓋、伸縮短管等主要部件組成。在松套伸縮接頭原有性能的基礎上增設限位裝置,在很大伸縮量處用雙螺母鎖定。管道在允許的伸縮量中可以自由伸縮,一旦超過其很大伸縮量就起到限位,確保管道的安全運行,特別適用于有振動或有一定斜度及拐彎的管路中的連接。
